Deslizarse en la brida

¿Qué es la brida deslizante?

Las bridas deslizantes, también conocidas como "bridas con cubo", tienen un cubo con un perfil muy bajo. Este tipo de brida suele estar conectada a una tubería mediante una o dos soldaduras en ángulo, aunque es posible utilizar una sola soldadura. El tamaño del orificio de una brida deslizante es mayor que el del tubo de conexión, lo que le permite deslizarse sobre el tubo. No existe una soldadura de penetración total entre la tubería y la brida, por lo que existen limitaciones para su uso debido a la menor integridad de la soldadura. Las bridas deslizantes se producen en muchos tamaños y se prefieren para aplicaciones de baja presión.

Beneficios de la brida deslizante

Facilidad de instalación

El diseño deslizante permite un montaje sin esfuerzo en el extremo de una tubería o accesorio sin complicados procedimientos de alineación. Esto ahorra tiempo y esfuerzo durante la instalación, especialmente cuando se trata de muchas bridas.

Tiene rentabilidad

El diseño de la brida deslizante es relativamente simple, lo que resulta en una menor complejidad de fabricación y menores costos de producción que otros tipos. Esta asequibilidad los hace ideales, especialmente para proyectos con restricciones presupuestarias. Además, la reducción del material de soldadura da como resultado un ahorro de costes en consumibles como varillas o alambres de soldadura.

Versatilidad

Son fácilmente accesibles en varios tamaños, materiales y clasificaciones de presión, lo que simplifica la búsqueda de la brida ideal que satisfaga necesidades específicas. Además, presentan compatibilidad con diversos tipos de tuberías y accesorios, lo que permite versatilidad en su uso. Esta compatibilidad se extiende a varios materiales, incluidos carbono, acero y aleaciones, lo que permite una integración perfecta con diferentes sistemas.

Eficiencia espacial

Las bridas deslizantes tienen un diseño compacto y aerodinámico. Tienen una cara plana, a diferencia del cuello soldado o de las bridas soldadas con cuellos o extensiones de encaje que sobresalen. Este diseño minimiza la huella total de la brida, lo que permite un uso más eficiente del espacio dentro del sistema de tuberías. También tienen una longitud más corta en comparación con otros tipos.

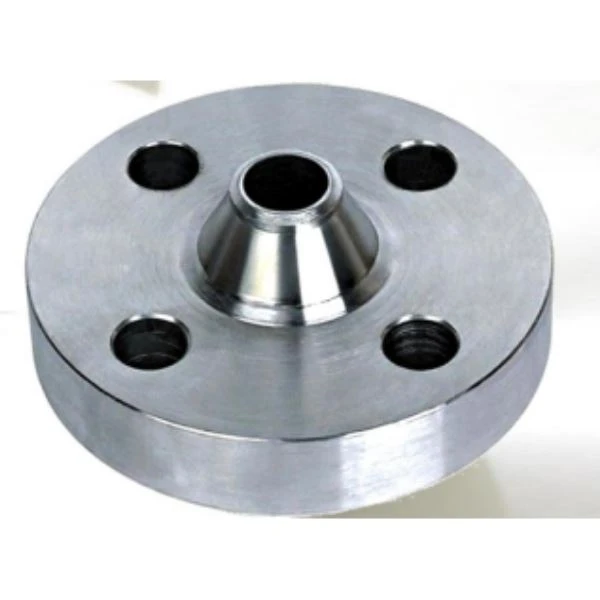

Brida deslizante ANSI

Nuestra empresa tiene un suministro muy estable de accesorios para tuberías con bridas y

Más
Brida deslizante DIN

Esta brida deslizante de acero DIN es ideal para crear puntos de acceso al sistema de tuberías.

Más
Brida deslizante GB

Esta brida deslizante GB EN BS es ideal para crear puntos de acceso al sistema de tuberías. Este

Más
Brida deslizante JIS

La brida deslizante JIS es un conector en una tubería industrial. El estándar es JIS. Es un

Más

Por qué elegirnos

Equipo profesional

Nuestro equipo profesional colabora y se comunica eficazmente entre sí y está comprometido a ofrecer resultados de alta calidad. Son capaces de manejar desafíos y proyectos complejos que requieren su experiencia y conocimientos especializados.

Innovación

Nos dedicamos a mejorar nuestros sistemas continuamente, asegurando que la tecnología que ofrecemos sea siempre de vanguardia.

Solución integral

Podemos ofrecer una gama de servicios, desde consulta y asesoramiento hasta diseño y entrega de productos. Es una comodidad para los clientes, ya que pueden obtener toda la ayuda que necesitan en un solo lugar.

Servicio en línea las 24 horas

Intentamos responder a todas las inquietudes dentro de las 24 horas y nuestros equipos están siempre a su disposición en caso de cualquier emergencia.

Tipos de bridas deslizantes

Brida deslizante para junta superpuesta

Este tipo de brida se utiliza junto con un accesorio de extremo corto. El extremo del trozo se desliza dentro de la brida, lo que permite una fácil alineación y ajuste.

Brida deslizante de junta tipo anillo

Este tipo de brida se utiliza en aplicaciones de alta presión. Tiene una ranura en forma de anillo en la cara de la brida que sostiene una junta metálica para un sellado óptimo.

Brida deslizante con cara elevada

Hay una pequeña porción extruida de la cara inferior de la brida deslizante; este tipo es una brida deslizante de cara elevada. La función de esta zona es colocar un asiento de junta durante la instalación para conseguir un mejor rendimiento de sellado. A medida que los índices de presión sean mayores, la altura de esta cara elevada será mayor.

Brida deslizante Rtj

Se mecaniza una pequeña ranura en la parte de la cara elevada, esta forma se llama tipo RTJ, la función de esta ranura es colocar el anillo de junta, también se aplica para sellar, en comparación con el tipo RF, RTJ está diseñado para uso de alta presión.

Material de la brida deslizante

Las bridas son un conjunto de dispositivos mecánicos necesarios para unir diferentes componentes entre sí sin utilizar una unión soldada sino únicamente mediante tornillos y pernos. Además, el uso de tornillos permite mantener los componentes separados entre sí, evitando, en el caso de nucleación y crecimiento de una grieta, que se desarrolla sin ningún tipo de interrupción entre un componente y otro. Convencionalmente se fabrican a partir de aleaciones de acero al carbono, acero inoxidable y aluminio con distintas características que influyen en su viabilidad para diversos tipos de tuberías o instalaciones. en función de factores como el rango de temperatura y los niveles de resistencia a la corrosión.

Cómo funciona la brida deslizante

Una brida deslizante tiene una cara plana y una protuberancia elevada en el interior del orificio. La brida se desliza sobre una tubería y se suelda en ambos lados para proporcionar suficiente resistencia y evitar fugas. La protuberancia elevada en el interior de la brida permite la alineación adecuada de los dos tubos y proporciona soporte adicional. La brida deslizante se usa comúnmente en aplicaciones de baja presión donde la alineación es crítica y no es necesario atornillar la brida a la tubería. Son útiles cuando el flujo se dirige del tamaño más pequeño al más grande. Las bridas Slip-On están soldadas interna y externamente. La soldadura les ofrece la capacidad de evitar fugas y suficiente resistencia.

Aplicación de brida deslizante

Aceite y polvo

Las bridas deslizantes se utilizan comúnmente en la industria del petróleo y el gas para conectar tuberías, válvulas y otros equipos en tuberías.

Industria química

Las bridas deslizantes también se utilizan ampliamente en la industria química para conectar tuberías que transportan productos químicos y otras sustancias peligrosas.

Plantas de tratamiento de agua

Las bridas deslizantes se utilizan en plantas de tratamiento de agua para conectar tuberías y otros equipos en el sistema de suministro de agua.

Plantas de energía

Las bridas deslizantes se utilizan comúnmente en plantas de energía para conectar tuberías y equipos en el sistema de agua de refrigeración, turbinas de vapor y otras áreas.

Cómo mantener la brida deslizante

Controles y mantenimiento periódicos

El mantenimiento regular es esencial para garantizar que las bridas deslizantes sigan funcionando de manera óptima. Las bridas deslizantes deben limpiarse con regularidad para eliminar cualquier acumulación de suciedad y residuos. Esto evitará daños a la superficie de la brida con el tiempo.

comprobar el desgaste

Es importante inspeccionar periódicamente las bridas para detectar cualquier signo de desgaste o daño. Los signos de desgaste pueden incluir corrosión, daños a la superficie de sellado y pernos flojos. Identificar y abordar estos problemas rápidamente es crucial para la confiabilidad del sistema.

Lubricación

Lubricar la brida deslizante puede ayudar a reducir la fricción y prevenir el desgaste. Utilice un lubricante que sea apropiado para su tipo de brida específico.

Apretando

Asegúrese de que los pernos estén apretados según las especificaciones de torsión correctas. Los pernos flojos pueden provocar fugas, mientras que apretarlos demasiado puede dañar las bridas.

Certificado

productcate-1600-500

Fábrica

Shanxi Sinomach Co., Ltd. es un proveedor industrial internacional que se centra en el diseño, producción y venta de bridas, válvulas y otros accesorios para tuberías.

Preguntas más frecuentes

P: ¿Para qué se utiliza una brida deslizante?

R: Se utilizan principalmente para fluidos a baja presión o con poco riesgo de fuga. Es muy común encontrar hoy en día estas bridas en líneas de agua de refrigeración, líneas de agua contra incendios, líneas de aire comprimido de baja presión y líneas de proceso de sustancias como vapor, petróleo, gas, condensados, etc.

P: ¿Cuál es la diferencia entre una brida solapada y una brida deslizante?

R: Las bridas de junta traslapada son muy similares a una brida deslizable, con la diferencia principal de que tienen un radio curvo en el orificio y la cara para albergar un extremo de junta traslapada. Las bridas de junta traslapada y los conjuntos de extremos cortos se utilizan normalmente en situaciones en las que se requiere un desmontaje frecuente para su inspección.

P: ¿Cuál es la resistencia de una brida deslizante?

R: La resistencia a la presión interna de la brida deslizante es dos tercios de la brida con cuello soldado. La vida útil es 1/3 de la brida WN. Se requieren 2 soldaduras de filete para brida SO, una dentro y otra fuera de la brida.

P: ¿Hasta dónde llega una brida deslizante?

R: "La brida deslizante se coloca de modo que el extremo insertado de la tubería o accesorio quede retrasado o por debajo de la cara de la brida por el espesor de la pared de la tubería más 1/8 de pulgada.

P: ¿Qué materiales se utilizan en las bridas deslizantes?

R: Las bridas para tuberías deslizantes incluyen materiales: bridas para tuberías deslizantes de acero al carbono, bridas para tuberías deslizantes de acero inoxidable y bridas para tuberías deslizantes de acero aleado disponibles en varias clases, como 150 LBS, 300 LBS, 600 LBS, 900 LBS. Estas bridas son ideales para aplicaciones de baja presión.

P: ¿Aplicaciones de bridas deslizantes?

P: ¿Qué son las bridas deslizantes?

R: Las bridas deslizantes son un tipo popular de brida para tubería diseñada para aceptar tuberías en el orificio/centro de la brida para soldar alrededor del diámetro exterior (OD) de la tubería y en el lado interior de la conexión.

P: ¿Cuál es la diferencia entre brida deslizante y brida SW?

R: La forma de la brida soldada por encaje es similar a la brida deslizante, pero tiene un hombro en el orificio interior. Brida deslizante: sin hombro en el orificio interior. La resistencia estática de la brida soldada por encaje es igual a la de la brida deslizante, pero su resistencia a la fatiga es un 50% mayor que la de la brida deslizante doble soldada.

P: ¿Por qué se llama brida deslizante?

R: Las bridas deslizantes (SO) son un tipo de brida que tiene una cara plana en la superficie de sellado y generalmente se usan en aplicaciones de baja presión. Se llaman "deslizables" porque se pueden deslizar fácilmente en el extremo de una tubería o accesorio y luego soldarlos en su lugar.

P: ¿Cuál es la diferencia entre bridas soldadas y deslizantes?

R: La brida con cuello soldado ofrece mayor resistencia bajo presiones más altas, temperaturas bajo cero o elevadas que causan expansión o retracción de la línea u otras fuerzas variables. La brida deslizante está conectada a la tubería mediante dos soldaduras, una en la parte posterior de la brida y otra en el interior de la brida.

P: ¿Cómo funciona una brida deslizante?

R: La brida deslizante es esencialmente un anillo que se coloca sobre el extremo de la tubería, con la cara de la brida extendiéndose desde el extremo de la tubería una distancia suficiente para aplicar un cordón de soldadura en el diámetro interior. El diámetro exterior de la brida deslizante también está soldado en la parte posterior de la brida.

P: ¿Qué es la terminología de brida deslizante?

R: Las bridas deslizantes, también conocidas como "bridas con cubo", tienen un cubo con un perfil muy bajo. Este tipo de brida generalmente se conecta a una tubería mediante una o dos soldaduras en ángulo (una fuera de la brida y otra dentro de la brida); sin embargo, es posible utilizar una sola soldadura.

P: ¿Cuál es el centro de una brida deslizante?

R: Una brida de cubo deslizante tiene una estructura adicional llamada "cubo" para soportar una presión más alta. La brida de cubo deslizante se utiliza a menudo para tuberías de mayor presión y/o diámetro más grande que la brida deslizante sin cubo.

P: ¿Cuál es la diferencia entre brida hueca y brida deslizante?

P: ¿Cuál es el espacio de soldadura para una brida deslizante?

R: Para soldar aplicaciones de bridas y trozos de juntas de cuello y solape, el espacio inicial entre la raíz entre la tubería y la brida debe ser de 1/16" a 1/8". El primer cordón debe penetrar uniformemente hasta la pared interior del conjunto, asegurando así una unión fuerte.

P: ¿Se considera una brida deslizante una soldadura a encaje?

R: Las bridas para soldadura de encaje están diseñadas para tamaños nominales de tubería pequeños (menos o igual a 4 pulgadas, menos o igual a 10 cm) y son comunes para tamaños de tubería de ½ a 2- pulgada (tamaños de tubería de 1,3 a 5 cm). La resistencia mecánica de una brida soldada a encaje es similar a la de una brida deslizable, pero la brida deslizable puede utilizar dos soldaduras.

P: ¿Cuáles son las restricciones de deslizamiento en las bridas?

R: Las limitaciones de las bridas deslizantes se relacionan con: El uso de dos soldaduras en lugar de una (generalmente). Resistencia mecánica reducida (las bridas con cuello soldado son un 30 % más resistentes. Inadecuación para cargas cíclicas).

P: ¿Qué es la brida deslizante estándar ASME?

A: Bridas deslizantes según ASME B16. 5 se suelen utilizar en instalaciones, sistemas de tuberías o en la construcción de equipos para soldar al final de una tubería. podemos suministrar bridas Slip On adecuadas para cada calidad, tamaño de tubería y clase de presión.

P: ¿Qué es la nomenclatura de bridas deslizantes?

R: Brida deslizante, también denominada brida SO. Las bridas SO se deslizan sobre las tuberías y están diseñadas para ser un poco más grandes en el interior que la tubería. Se conectan a la tubería a través de una soldadura de filete en la parte superior e inferior de la brida.

P: ¿Las bridas deslizables requieren herramientas especiales para su instalación?

R: Las bridas deslizables no requieren herramientas especiales para su instalación. Sin embargo, se necesitará equipo de soldadura para soldar la brida en su lugar.
