Válvula de mariposa
Las válvulas de mariposa son una familia de válvulas de movimiento rotacional de un cuarto de vuelta que se utilizan en tuberías para cerrar el flujo. A menudo se dice que se pueden utilizar válvulas de mariposa para regular el flujo. Sin embargo, no recomendamos hacerlo, ya que podría dañar el disco de la válvula y afectar negativamente a las propiedades de sellado. Se utilizan en una amplia variedad de medios de proceso e industrias, especialmente en el suministro, recolección y distribución de agua, así como en estaciones de bombeo, y tienen una amplia gama de casos de uso, especialmente en aislamiento de flujo. Algunas de sus ventajas clave sobre otras familias de válvulas son su construcción simple y su tamaño compacto, lo que da como resultado que los productos finales sean más livianos y de menor costo, con espacios de instalación más pequeños y velocidades de actuación más rápidas.
Beneficios de la válvula de mariposa
Ligero y compacto
Con un diseño compacto y una dimensión cara a cara más pequeña, las válvulas de mariposa ocupan un espacio de instalación considerablemente menor y ofrecen ahorros en forma de costos de instalación más bajos, incluidos costos de mano de obra, equipos y soporte de tuberías.
Requisitos de mantenimiento bajos
Un diseño inherentemente simple y económico que consta de pocas piezas móviles y, por lo tanto, menos puntos de desgaste, reduce significativamente sus requisitos de mantenimiento.
Fácil de operar
Una rotación de 90 grados de la manija, o el mecanismo de actuación, proporciona un cierre o apertura completo de la válvula. Sin embargo, con válvulas de mariposa más grandes, a menudo se requiere una caja de engranajes como parte del mecanismo de actuación, lo que reduce el par operativo y simplifica el funcionamiento de la válvula, pero a expensas de la velocidad.
Bajo costo
Debido a su diseño simple, las válvulas de mariposa requieren menos material y son más simples de diseñar y fabricar y, a menudo, son la opción más económica en comparación con otros tipos de válvulas.
-
![Válvula de mariposa sellada con flúor]()
Válvula de mariposa sellada con flúorMásLa válvula de mariposa sellada con flúor se puede aplicar en condiciones de trabajo duras y se
-
![Válvula de mariposa de vacío]()
Válvula de mariposa de vacíoMásLa válvula de mariposa de vacío es un nuevo tipo de válvula de mariposa de alto rendimiento.
-
![Válvula de mariposa de ventilación]()
Válvula de mariposa de ventilaciónMásDebido a las diferentes condiciones de trabajo, la válvula de mariposa de ventilación se puede
-
![Válvula de mariposa AWWA]()
Válvula de mariposa AWWAMásLa válvula de mariposa AWWA adopta una estructura de sellado elíptica de cono inclinado doble
-
![Válvula de mariposa revestida de caucho]()
Válvula de mariposa revestida de cauchoMásLa válvula de mariposa revestida de caucho está especialmente diseñada para su uso en tuberías con
-
![Válvula de mariposa sellada de caucho de dos vías]()
Válvula de mariposa sellada de caucho de dos víasMásLa válvula de mariposa sellada con caucho de dos vías tiene una función de sellado de dos vías, un
-
![Válvula de mariposa sellada de metal de dos vías]()
Válvula de mariposa sellada de metal de dos víasMásLa válvula de mariposa sellada de metal de dos vías tiene una función de sellado de dos vías y una
-
![Válvula de mariposa DIN]()
Válvula de mariposa DINMásLa válvula de mariposa DIN tiene un buen rendimiento de sellado y una función de sellado
-

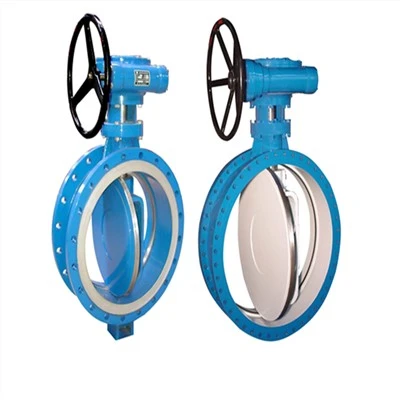

![Válvula de mariposa sellada dura de metal triple excéntrica]()
Válvula de mariposa sellada dura de metal triple excéntricaMásLa válvula es una válvula de mariposa de sellado duro totalmente metálica de tres excéntricas
Por qué elegirnos
Equipo profesional
Nuestro equipo profesional colabora y se comunica eficazmente entre sí y está comprometido a ofrecer resultados de alta calidad. Son capaces de manejar desafíos y proyectos complejos que requieren su experiencia y conocimientos especializados.
Innovación
Nos dedicamos a mejorar nuestros sistemas continuamente, asegurando que la tecnología que ofrecemos sea siempre de vanguardia.
Solución integral
Podemos ofrecer una gama de servicios, desde consulta y asesoramiento hasta diseño y entrega de productos. Es una comodidad para los clientes, ya que pueden obtener toda la ayuda que necesitan en un solo lugar.
Servicio en línea las 24 horas
Intentamos responder a todas las inquietudes dentro de las 24 horas y nuestros equipos están siempre a su disposición en caso de cualquier emergencia.
Tipos de válvula de mariposa
Válvula de mariposa tipo oblea
La válvula de mariposa Wafer está intercalada entre dos bridas y ninguno de los pernos de la brida se enrosca en el cuerpo de la válvula. Una válvula estilo wafer puede ser una válvula de mariposa de compensación cero, simple, doble o triple. Entre estas opciones, la válvula de compensación cero es la más utilizada y la menos costosa. Estas válvulas suelen tener un asiento elástico, pero las válvulas de compensación doble y triple pueden ser válvulas con asiento metálico.
Válvula de mariposa de orejeta
La válvula de mariposa de orejeta tiene orejetas en el cuerpo de la válvula, lo que permite el montaje directo a la tubería sin el uso de bridas. Los pernos de la contrabrida se enroscarán directamente en la válvula de mariposa tipo orejeta.
Válvula de mariposa de doble brida
La válvula de mariposa de doble brida tiene dos bridas en el cuerpo de la válvula, lo que proporciona mayor estabilidad y seguridad en aplicaciones de alta presión. Una válvula de estilo bridada puede ser una válvula de mariposa de compensación cero, simple, doble o triple. El desplazamiento cero y el desplazamiento único son los más utilizados y los menos costosos.
Válvula de mariposa doble excéntrica
La válvula de mariposa de doble excéntrica está diseñada con un eje y un disco desplazados, lo que proporciona un sellado mejorado y un par reducido en comparación con otros tipos de válvulas de mariposa. Este tipo de válvula de mariposa se usa a menudo en aplicaciones donde se requiere un cierre hermético y un torque bajo.
Componentes de la válvula de mariposa
El cuerpo de la válvula encaja entre las bridas de la tubería; los tipos de conexión final más comunes son los de brida, de doble orejeta y de oblea.
Adjunto al cuerpo de la válvula está el disco que funciona como una compuerta que detiene o estrangula el flujo de fluido; puede considerarse equivalente a una compuerta en una válvula de compuerta o a una bola en una válvula de bola. Por lo general, el disco está perforado para recibir el vástago o eje.
El cuerpo interno de la válvula está revestido con un fuerte sello antifugas de elastómero o metal que asegura el disco en su lugar en la posición cerrada para lograr un cierre completo.
El eje de la válvula, a menudo también denominado vástago, es el componente que conecta el disco al mecanismo de actuación y transmite el par a través de sí mismo.
Los sellos están presentes en múltiples interfaces dentro de la válvula para garantizar un sello hermético durante la operación o para aislar el medio del proceso de los componentes internos de la válvula para un diseño más flexible y rentable.
Aplicación de la válvula de mariposa
Plantas de Tratamiento de Agua
Industrias químicas y petroquímicas
Industria de alimentos y bebidas
Plantas de Generación de Energía
Industria de petróleo y gas
Industria farmacéutica
Principio de funcionamiento de la válvula de mariposa
El disco de la válvula se coloca en el centro de la tubería, permitiendo que una varilla pase a través de él hasta un actuador en el lado exterior de la válvula. El disco permanece perpendicular o paralelo al flujo. Incluso cuando el disco está abierto, provoca una caída de presión en el flujo. También se la conoce como válvula de un cuarto de vuelta porque se abre o se cierra cuando el disco gira un cuarto de vuelta. Cuando la válvula de mariposa está cerrada, un disco metálico en la varilla detiene el paso girándolo un cuarto de vuelta. Mariposa es el nombre de este disco de metal. Es la parte más crucial de la válvula.
Cómo mantener la válvula de mariposa
Inspeccionar la válvula con regularidad es un paso de mantenimiento esencial para garantizar que esté en buenas condiciones de funcionamiento. Inspeccione la válvula en busca de signos de desgaste, daño o corrosión y reemplace cualquier pieza dañada inmediatamente. Además, verifique los pernos de montaje y los sellos de la válvula para asegurarse de que estén apretados adecuadamente.
Los actuadores son una parte esencial de la válvula y requieren un mantenimiento regular para funcionar correctamente. Compruebe periódicamente el estado del actuador y reemplace las piezas desgastadas o dañadas. Además, inspeccione el cableado y las conexiones eléctricas para asegurarse de que estén apretados y seguros.
La lubricación adecuada es crucial para que la válvula funcione sin problemas y de manera eficiente. Aplique lubricación al vástago, los cojinetes y las superficies de sellado de la válvula, según las recomendaciones del fabricante. Lubricar la válvula evitará la oxidación y reducirá el par de funcionamiento de la válvula.
Las altas temperaturas y presiones pueden dañar la válvula, afectando su rendimiento y vida útil. Verifique periódicamente la temperatura y presión nominal de la válvula y asegúrese de que las condiciones de funcionamiento de la válvula cumplan con las recomendaciones del fabricante.
Se puede acumular suciedad, polvo y otros contaminantes en la válvula, dificultando su funcionamiento. La limpieza regular de la válvula puede ayudar a prevenir la acumulación de contaminación, lo que puede provocar problemas como corrosión y fugas. Utilice un detergente suave y agua para limpiar la válvula y evite el uso de productos químicos agresivos que puedan dañar la superficie de la válvula.
Certificado
Fábrica
Shanxi Sinomach Co., Ltd. es un proveedor industrial internacional que se centra en el diseño, producción y venta de bridas, válvulas y otros accesorios para tuberías.
Preguntas más frecuentes
P: ¿Para qué se utiliza una válvula de mariposa?
P: ¿Cuál es la diferencia entre válvula de retención y válvula de mariposa?
P: ¿Cuál es la diferencia entre una válvula de compuerta y una válvula de mariposa?
P: ¿Cuál es la ventaja de la válvula de mariposa?
P: ¿Cómo identifico una válvula de mariposa?
P: ¿Cómo se sabe si una válvula de mariposa está abierta?
P: ¿Las válvulas de mariposa son buenas para el control de flujo?
P: ¿Son confiables las válvulas de mariposa?
P: ¿Las válvulas de mariposa son buenas para alta presión?
P: ¿Cuál es la vida útil de una válvula de mariposa?
P: ¿Las válvulas de mariposa son manuales o automáticas?
P: ¿Dónde se coloca una válvula de mariposa?
P: ¿Qué tipo de válvula es una válvula de mariposa?
P: ¿Cómo se mantiene una válvula de mariposa?
P: ¿Para qué es adecuada una válvula de mariposa?
P: ¿Cuáles son las secciones de la válvula de mariposa?
P: ¿Cuál es el principio de funcionamiento de la válvula de mariposa?
P: ¿Es una válvula de mariposa un actuador?
P: ¿Cuál es el asiento de una válvula de mariposa?
P: ¿Cuánto dura una válvula de mariposa?
Como uno de los principales fabricantes y proveedores de válvulas de mariposa en China, le damos una calurosa bienvenida para que compre válvulas de mariposa de alta calidad a la venta aquí en nuestra fábrica. Todos nuestros son de alta calidad y precio competitivo. Para más información, contáctenos ahora.
